Шини й роз'єми KC868-A6: RS485, I2C, 1-Wire і решта

На A6 роз'ємів більше, ніж на будь-якій іншій платі серії: Kincony зробила її «конструктором» під nRF24, LoRa, дисплей, RS232 і годинник. Прошивці oCBot з цього потрібні три речі — RS485 до частотника, I2C до плати розширення й два роз'єми датчиків. Ця стаття розбирає їх, а решту роз'ємів називає тим, чим вони для нас є: незадіяними.


RS485: Modbus з автоматичним напрямом#

Клеми A, B ліворуч угорі, біля DB9. Драйвер — MAX13487EESA з автоперемиканням напряму: піна DE/RE немає, у розкладці плати rts = -1, у налаштуваннях нічого задавати не треба. TX — GPIO 27, RX — GPIO 14 через буфер 74LVC1G125, за замовчуванням 9600.

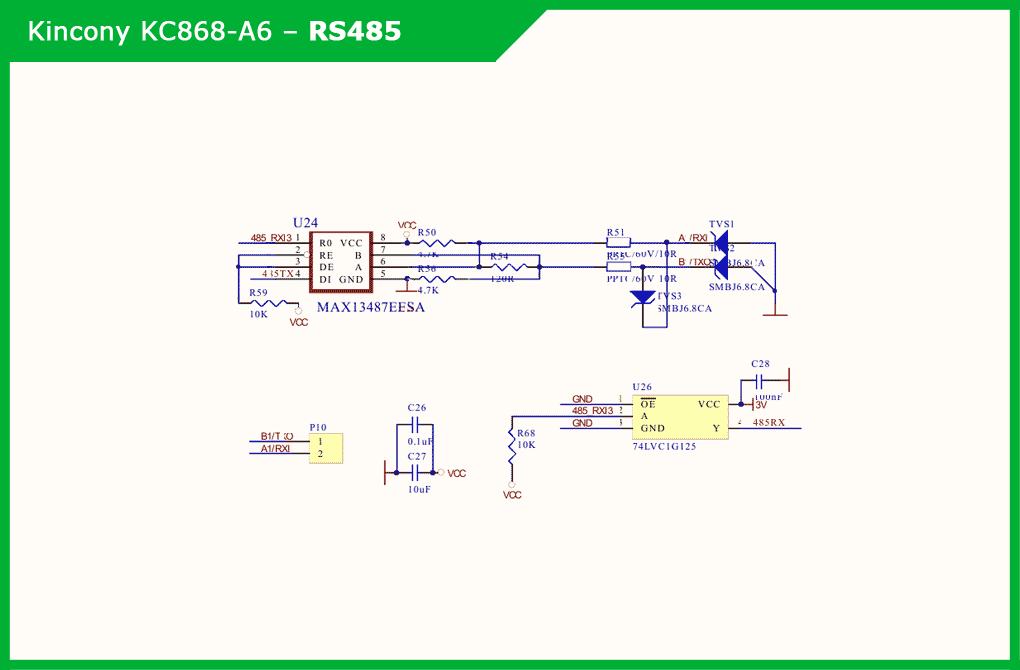

Принципова схема RS485 KC868-A6: MAX13487EESA з автонапрямом, буфер 74LVC1G125, термінатор 120 Ом, захисні TVS-діоди й самовідновні запобіжники

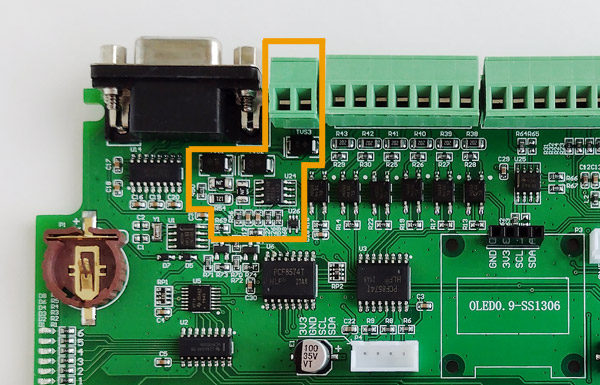

Колодка RS485 A і B на платі KC868-A6

Що на шину чіпляють у дистиляторі: частотник мішалки, модуль PT100 для точок гарячіших за 125 °C, зовнішній релейний модуль, коли шести реле замало. Кожен — зі своїм slave-id, кожен канал у oCBot окремою периферією (налаштування Modbus). UART під RS485 один: вузол у ролі slave для іншого oCBot не може водночас бути майстром для свого частотника.


I2C: два роз'єми однієї шини#

SDA — GPIO 4, SCL — GPIO 15. На платі два роз'єми на цю шину, обидва запаяні (на відміну від A16 паяти нічого не треба):

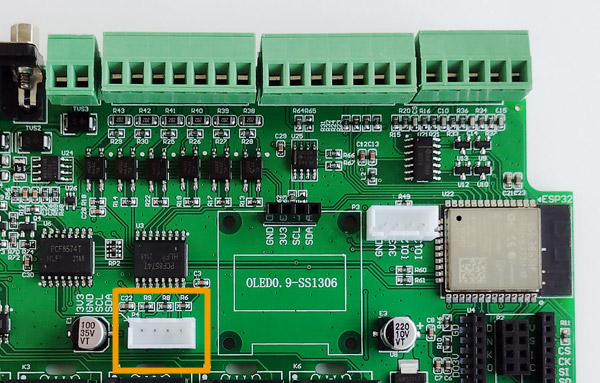

Роз'єм IIC на платі KC868-A6 — чотири контакти GND, 3V3, SCL, SDA

Принципова схема роз'єму IIC на KC868-A6: чотири контакти GND, 3V3, SCL, SDA на шині I2C плати

На цій же шині сидять власні мікросхеми плати, тож частина адрес зайнята:

Адреса Хто
0x22 розширювач входів
0x24 розширювач реле
0x68 годинник DS1307 (прошивка не звертається, але адреса на шині є)
0x40 вільна — PCA9685 за замовчуванням сідає без конфліктів
0x27, 0x3F вільні — типові адреси LCD-дисплеїв

Зовнішній модуль PCF8574 на вісім реле — обовʼязково перемкнути перемичками A0–A2 на адресу, відмінну від 0x22 і 0x24; на заводських 0x20/0x27 він теж стане. Плата PCA9685 для плавного нагріву або додаткових ШІМ — окрема серія статей.

Живлення на роз'ємах — 3.3 В із запасом близько двохсот міліампер на все разом (деталі).


1-Wire: IO-1 і IO-2#

Колодка IO-2, IO-1, 3V, GND між аналоговими виходами й входами — два роз'єми датчиків із підтяжкою 4.7 кОм і послідовним 100 Ом на платі (аркуш Sensors):

Принципова схема роз'єму датчиків KC868-A6: дві лінії HT1 і HT2 з підтяжкою 4.7 кОм до 3.3 В і резисторами 100 Ом

Клема GPIO Мережа на схемі Шина в oCBot
IO-1 32 HT1 1
IO-2 33 HT2 0

Шина 0 — це IO-2: GPIO 33 історично був єдиним роз'ємом датчиків, і периферія, збережена на старіших прошивках, вантажиться саме з шиною 0. Тож підпис шини дивіться в Периферії, а не вгадуйте за цифрою на платі. Обидві шини працюють одночасно, на кожній — свої DS18B20; типовий поділ — куб і колона на одному кабелі, дефлегматор і холодильник на другому. DS18B20 — до +125 °C; гарячіше — PT100 по Modbus (датчики температури).

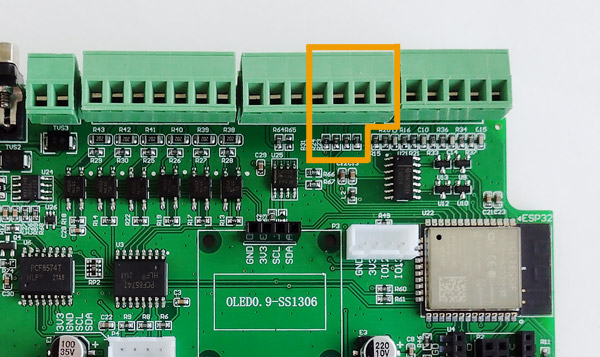

Роз'єм датчиків IO-1, IO-2 на платі KC868-A6


Що на платі є, а в прошивці — ні#

Про це чесно, бо ці роз'єми — половина маркетингового опису A6.

Роз'єм Що це в залізі У oCBot
OLED I2C-гребінка під SSD1306 драйвера дисплея немає; роз'єм — ще одна точка I2C
Serial UART на GPIO 12/13 не використовується; GPIO 12 — страп завантаження, чіпати не варто
nRF24L01 / LoRa SPI на GPIO 18/19/23 + CS 5, CE 22, RST 21, DIO0 2 не використовується; обидва гнізда ділять одну шину, і навіть у Kincony одночасно не працюють
RS232 DB9 SP3232 на GPIO 16/17 не використовується
RTC DS1307 I2C 0x68, гніздо CR1220 драйвер є, але rtc.init() вимкнений; час — з NTP

Звільнити ці піни під своє прошивка на A6 не дає: піни плати зашиті в розкладці, редагуються лише на профілі Custom (карта GPIO).
