Що зайнято на ESP32 у KC868-A6: карта GPIO

Довідкова стаття: звірити ніжку зі схемою, зрозуміти, чому вільних GPIO на A6 хоч і більше, ніж на A16, але користі з них у прошивці немає, і побачити, звідки беруться значення в Налаштування → Обладнання.

Джерело — розводка Kincony для KC868-A6 і розкладка плати в прошивці (board_peripheral_map.cpp).

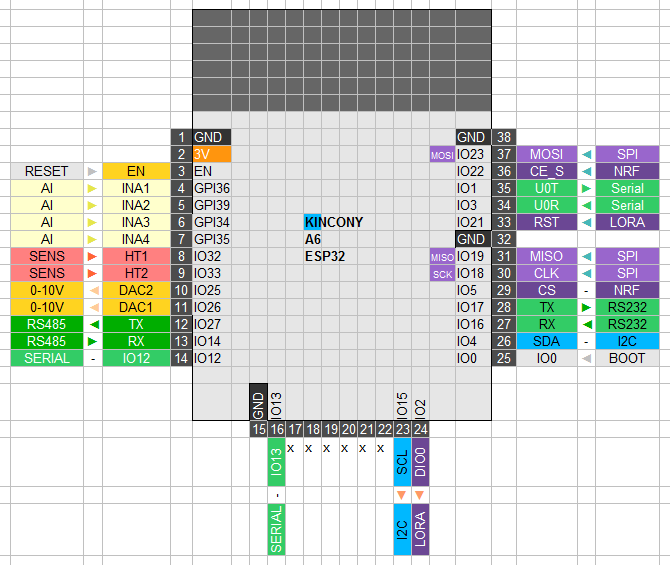

Розводка ESP32 на KC868-A6 від Kincony: підписи всіх виводів модуля — аналогові входи, датчики, DAC, RS485, Serial, SPI, I2C, RS232


Карта ніжок#

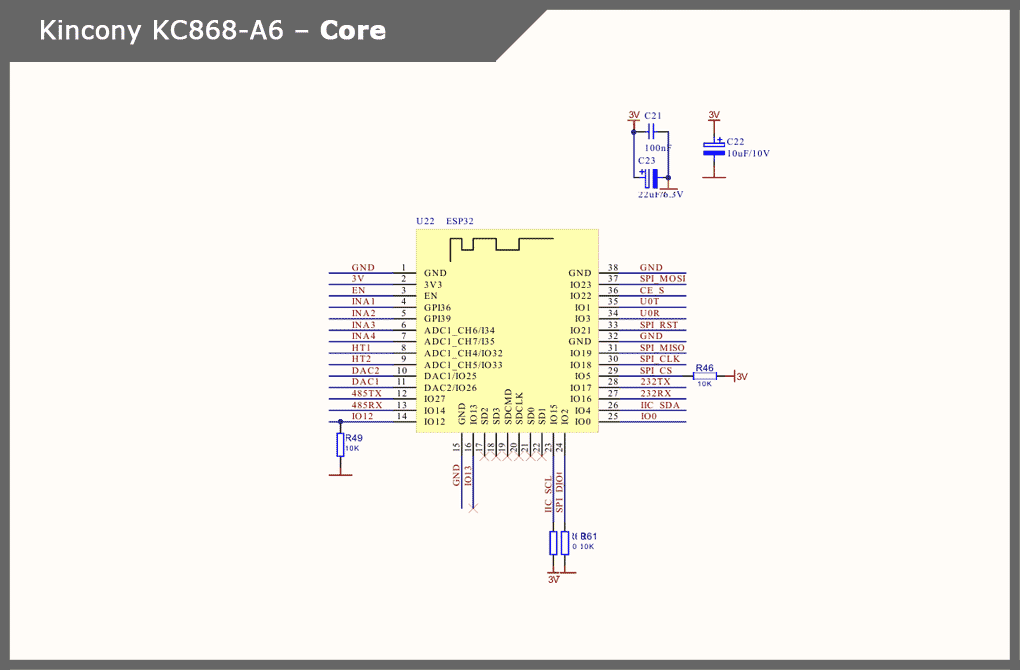

Принципова схема модуля ESP-WROOM-32 на платі KC868-A6 з підписами задіяних виводів

GPIO Мережа на схемі Підсистема У oCBot
0 IO0 страп завантаження, кнопка S2, авто-скид від CH340 зайнято
1 U0T UART0 TX → CH340C (USB) зайнято
2 DIO0 LoRa DIO0 не використовується
3 U0R UART0 RX ← CH340C зайнято
4 IIC_SDA I2C SDA — PCF8574, роз'єми IIC та OLED, DS1307 зайнято
5 SPI_CS nRF24 / LoRa CS не використовується
6–11 SPI-флеш модуля ніколи
12 IO12 роз'єм Serial; страп не використовується
13 IO13 роз'єм Serial не використовується
14 485RX RS485 RO через буфер зайнято
15 IIC_SCL I2C SCL зайнято
16 RX RS232 (SP3232) не використовується
17 TX RS232 (SP3232) не використовується
18 SPI_CLK nRF24 / LoRa не використовується
19 SPI_MISO nRF24 / LoRa не використовується
21 SPI_RST LoRa RST не використовується
22 CE_S nRF24 CE не використовується
23 SPI_MOSI nRF24 / LoRa не використовується
25 DAC аналоговий вихід, підсилювач LM258 ШІМ, канал 0
26 DAC аналоговий вихід, підсилювач LM258 ШІМ, канал 1
27 485TX RS485 DI зайнято
32 HT1 1-Wire, клема IO-1 шина 1
33 HT2 1-Wire, клема IO-2 шина 0
34 INA3 аналог, клема A3 (лише вхід) канал 3
35 INA4 аналог, клема A4 (лише вхід) канал 4
36 INA1 аналог, клема A1 (лише вхід) канал 1
39 INA2 аналог, клема A2 (лише вхід) канал 2
EN скид, кнопка S1, авто-скид від CH340

Одинадцять ніжок розведено на роз'єми, яких прошивка не використовує: SPI (5, 18, 19, 21, 22, 23, 2), Serial (12, 13), RS232 (16, 17). Вони не «вільні» в сенсі «підпаяйся й користуйся»: піни плати A6 зашиті в розкладці, призначити їх на щось своє можна лише на профілі Custom, а той поки клон A6 без ручної розкладки.


Адреси на шині I2C#

Адреса Що У прошивці
0x24 реле 1–6 outputs.bank_addr[0], active-low
0x22 входи 1–6 inputs.bank_addr[0]
0x68 DS1307 драйвер є, не вмикається

Реле активні низьким рівнем на розширювачі: після подачі живлення всі ніжки PCF8574 високі, 74HCT14 їх інвертує, ULN2003 не відкривається — до старту прошивки всі реле у спокої.


Що бере прошивка#

Поле розкладки Значення для A6
виходи PCF8574, 6, банк 0x24, active-low
входи PCF8574, 6, банк 0x22
аналогові входи внутрішній АЦП, 4: GPIO 36, 39, 34, 35
плавні виходи ШІМ 4 кГц, 2: GPIO 25, 26
Ethernet немає
I2C SDA 4, SCL 15
1-Wire 2 шини: 33 (IO-2), 32 (IO-1)
RS485 TX 27, RX 14, без піна напряму, 9600

Це значення за замовчуванням і для профілю Custom — він поки клон A6.
