Контролер Kincony KC868-A6

Це плата, з якої починається більшість щитків на oCBot: шість реле, що комутують 220 В напряму, шість сухих входів, чотири аналогові, два роз'єми під датчики температури, RS485 до частотника і — головне — два плавні виходи, яких немає в старшої A16. Для колони з одним ТЕНом, трьома-чотирма клапанами й мішалкою цього досить, і докуповувати нічого не треба.

Половина того, що Kincony перелічує в характеристиках, — роз'єми nRF24, LoRa, RS232, годинник, дисплей — прошивкою oCBot не використовується. Ця стаття каже, що з плати працює, що ні, і де це коштує грошей.

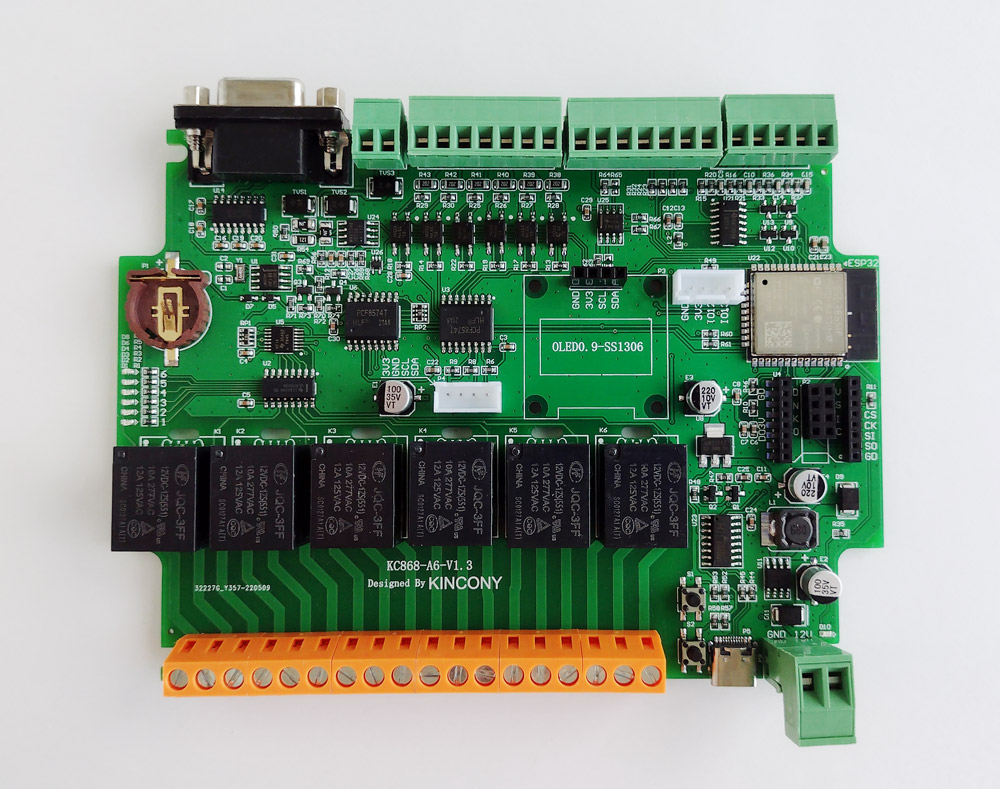

Плата KC868-A6 зверху: шість реле знизу, колодки входів угорі, роз'єми I2C, OLED, Serial і гнізда nRF24/LoRa посередині


Кому A6, а кому вже A16#

Числа — з розкладки плат у прошивці (board_peripheral_map.cpp):

KC868-A6 KC868-A16
Виходи 6 реле, сухий перекидний контакт NO/COM/NC 16 MOSFET-ключів у плюсі, 12/24 В
Дискретні входи 6, сухий контакт 16
Аналогові входи 4, 0–5 В 4, 0–5 В
Плавні виходи 2, 0–10 В 0
Роз'єми 1-Wire 2 (IO-1, IO-2) 3
RS485 так так
Ethernet ні так

Тобто:


Що де на платі#

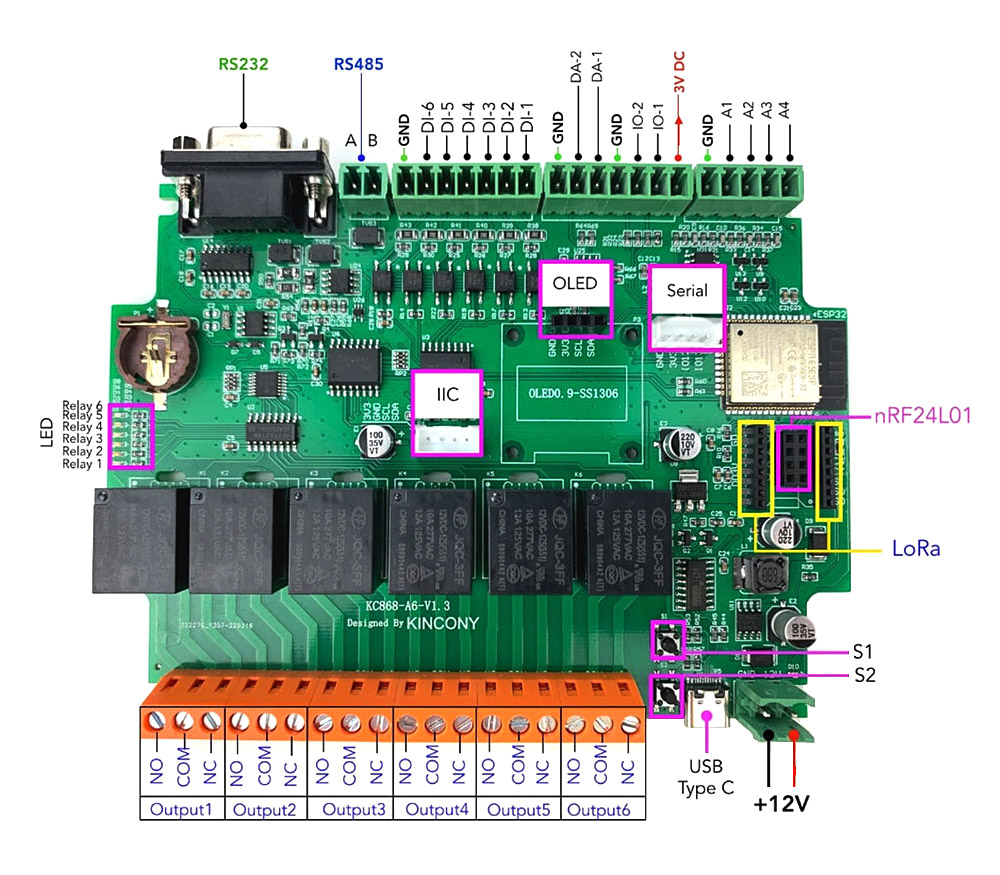

Карта клем KC868-A6: DB9 RS232 і клеми RS485 A/B ліворуч угорі, далі цифрові входи DI-6…DI-1 з GND, аналогові виходи DA-2, DA-1, роз'єми датчиків IO-2, IO-1 і 3V, аналогові входи A1–A4; посередині роз'єми OLED, IIC, Serial, гнізда nRF24L01 і LoRa; унизу шість реле з клемами NO/COM/NC, USB Type-C, кнопки S1/S2 і клема +12V

Колодка Що це Докладно
Output1–6: NO, COM, NC шість реле — клапани 220 В і 12 В, контактор, аварійна твердотілка Реле й аналогові виходи
DA-1, DA-2 + GND два плавні виходи 0–10 В: ТЕН, помпа Реле й аналогові виходи
DI-1…DI-6 + GND сухі контакти: поплавки, пресостати, кнопки Сухі контакти й аналогові входи
A1–A4 + GND датчики 0–5 В: тиск, вага Сухі контакти й аналогові входи
IO-1, IO-2, 3V, GND два роз'єми 1-Wire під DS18B20 Шини й роз'єми
RS485 A, B Modbus: частотник, модуль PT100 Шини й роз'єми
IIC (роз'єм 4 pin) плата PCA9685, зовнішні реле, дисплей Шини й роз'єми
+12V живлення плати Підключення живлення й USB
USB Type-C, S1, S2 прошивання з компʼютера Підключення живлення й USB
OLED, Serial, nRF24L01, LoRa, RS232 DB9, батарейка годинника прошивка не використовує Що зайнято на ESP32

Чого прошивка на A6 не робить#

Дисплей. Роз'єм OLED і рядок «SSD1306» у характеристиках — це лише ще один вихід шини I2C. Драйвера дисплея в oCBot немає (у складі прошивки — pcf8574, pca9685, ds18b20, bmp280, ds1307 і все). Локальний екран — це телефон або планшет з панеллю оператора.

Годинник DS1307. Мікросхема й гніздо батарейки CR1220 на платі є, драйвер у прошивці є, але не вмикається (//rtc.init() у rb_environment.cpp). Час контролер бере з NTP через мережу. Батарейку купувати не треба.

Радіо nRF24 і LoRa, порт RS232, роз'єм Serial. Розведені на ESP32, прошивкою не зайняті й не налаштовуються. Це не резерв «під майбутнє розширення» — призначати ці піни на щось своє прошивка на A6 не дає.

Плавний ТЕН без застережень. Вихід DA — це не постійна напруга, а меандр 4 кГц з амплітудою 10 В. Частотнику й регулятору з входом 0–10 В цього досить; що з ним робить твердотілка з входом 3–32 В — окремо й чесно в статті про виходи.


Увімкнути в oCBot#

Налаштування → Обладнання → Конфігурація контролера → Тип платиKincony KC868-A6. Це значення за замовчуванням, тож на свіжій прошивці робити нічого не треба. Після старту в Периферії — 6 реле, 6 входів, 4 аналогові входи, 2 аналогові виходи і дві шини 1-Wire: IO-2 (шина 0, GPIO 33) та IO-1 (шина 1, GPIO 32).

Важливо

Прошивка описує A6 на модулі ESP32-WROOM-32 (плата ревізії 1.x). Новіша A6v3 на ESP32-S3 має іншу розкладку, у прошивці її немає. При купівлі дивитись на модуль: потрібен ESP32-WROOM-32, не ESP32-S3-WROOM-1.


Статті про вузли A6#

  1. Підключення живлення й USB — 12 В, що можна брати з 3.3 В плати, чому без 12 В не прошити.
  2. Реле й аналогові виходи — сухий контакт на 220 В і 12 В, що насправді на клемі DA, ТЕН і помпа.
  3. Сухі контакти й аналогові входи — поплавки, пресостати, датчик тиску без зовнішнього дільника.
  4. Шини й роз'єми — RS485, I2C з зайнятими адресами, дві шини 1-Wire, і що робити з рештою роз'ємів.
  5. Що зайнято на ESP32: карта GPIO — довідкова таблиця, звірена зі схемою.
  6. Як зібрати щиток на KC868-A6 — розкладка шести реле під колону, порядок монтажу, чек-лист.
  7. Як прогнати сценарії без куба: тестовий стенд — імітатор на кожен вхід, навантаження на кожне реле й методика прогону кожного сценарію через усі стадії й аварії.

Суміжні статті#

Фото плати й карта клем — зі сторінки «KC868-A6 hardware design details» на kincony.com; принципова схема — у каталозі.
