Як зібрати щиток на KC868-A16

Попередні статті серії розбирають плату по вузлах. Ця збирає їх назад у щиток: під ректифікаційну колону з парогенератором, з відбором на клапанах і мішалкою на частотнику — тобто під той випадок, заради якого A16 і беруть замість A6. Якщо ваш апарат простіший, викресліть зайві рядки з таблиць; порядок монтажу від цього не зміниться.

Референс від Kincony — і чим наш щиток відрізняється#

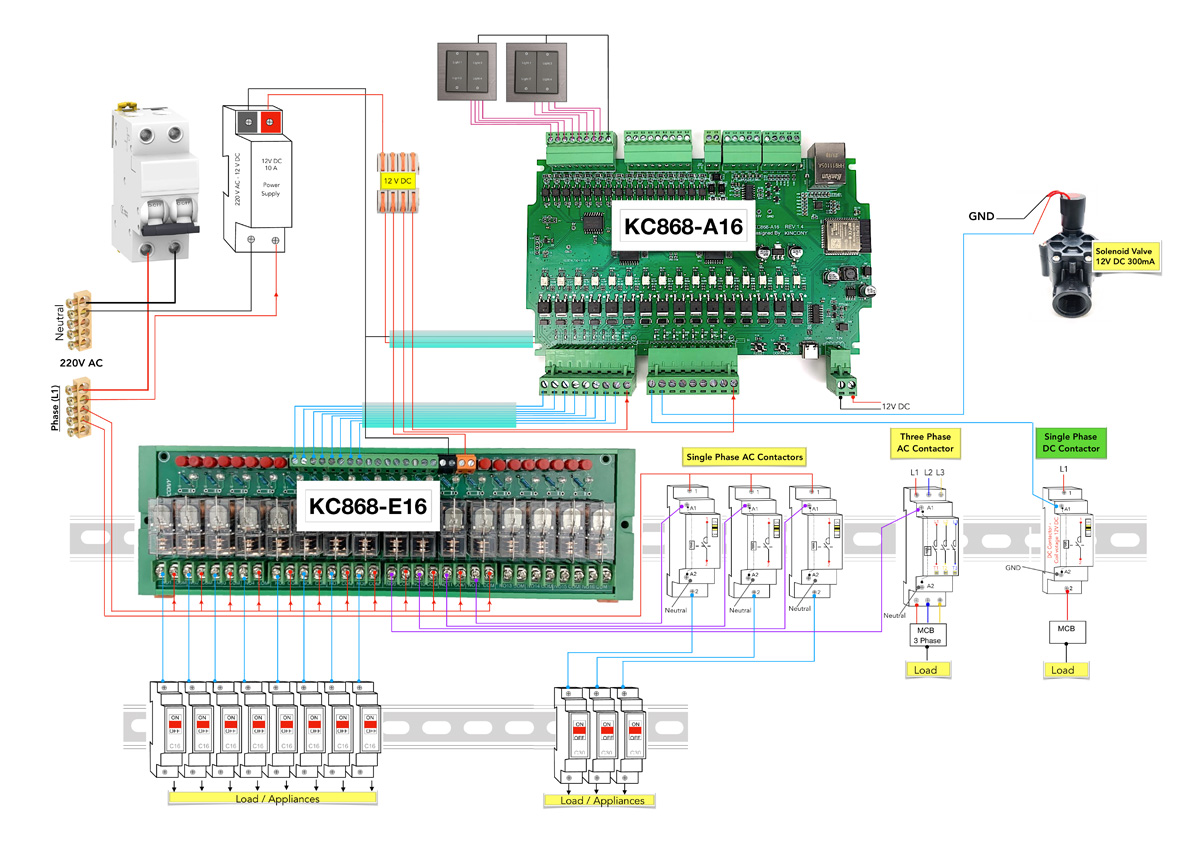

Виробник дає таку схему типового проєкту:

Що з неї варто взяти як є:

• один блок живлення 12 В на плату, блок реле й клапани, з розподільною клемою на плюс і мінус;
• автомат перед блоком живлення і окремі автомати на кожну силову лінію;
• контактори для всього, що більше за два кіловати, і трифазний — для трифазного ТЕНа;
• клапан 12 В на виході плати напряму, другим дротом на мінус.

Чим наш щиток відрізняється:

• блок реле E16 у дистиляторі здебільшого не потрібен: клапани й твердотілки вмикаються з виходів A16 напряму, а те, що потребує реле (мотор без частотника), — через один-два контактори;
• ТЕН — не через реле, а через твердотілку з плати розширення: на власному виході A16 нагрів працює лише «увімкнено/вимкнено» (чому), а колоні потрібна плавна потужність;
• замість кнопкових панелей на входах — датчики: поплавки, пресостати, аварійні контакти.

Розкладка каналів#

Одна з можливих, під колону з парогенератором. Канали виходів — це клеми Y1…Y16, входів — IN1…IN16, аналогові — A1…A4.

Виходи A16 (12 В, увімкнено/вимкнено):

Плата розширення PCA9685 (I2C, плавне керування):

Дискретні входи (сухий контакт на GND):

Аналогові входи (0–5 В, без зовнішнього дільника):

Шини:

Порядок монтажу#

1. Силова частина окремо від сигнальної. Ліворуч на DIN-рейці — автомати, блок живлення, контактори, твердотілки на радіаторах; праворуч — A16, плата розширення, клемники датчиків. Силові й сигнальні кабелі не в одному жгуті (складання щитка).
2. Земля. Мінус блока живлення — на розподільну клему; з неї на GND плати, на мінуси клапанів, на − входів твердотілок, на GND частотника. Одна точка, а не ланцюжок через плату.
3. Плюс 12 В — з розподільної клеми трьома дротами: на 12V DC плати, на клему 12/24V колодки 1–8 і на клему 12/24V колодки 9–16 (чому трьома).
4. Плата розширення: чотири дроти на майданчики I2C плати (3V3, GND, SCL, SDA — попередньо запаяти гребінку), буфер ULN2803 між її виходами й твердотілками (схема).
5. Датчики температури — екранованим кабелем, екран на GND лише з боку плати, по одному кабелю на роз'єм HT (шини).
6. RS485 — вита пара до частотника, A до A, B до B, третій дріт GND; термінатор 120 Ом на частотнику, на платі він уже є.
7. Клеми, не дюпони. Усі постійні з'єднання — гвинтові або пружинні клеми; дюпони лишаються для стенда.

Перевірка до першого сценарію#

Живлення подано, прошивка стартувала, тип плати — Kincony KC868-A16:

1. Периферія → виходи: увімкнути кожен канал руками, переконатись, що клацає саме той клапан. Світлодіод каналу світиться, а клапан мовчить — не запитана клема 12/24V цієї колодки.
2. Периферія → входи: замкнути кожен контакт, побачити зміну стану. Аварійні входи перевірити на обрив дроту — стан має стати «аварія», а не «норма».
3. Аналогові: подати тиск на датчик, знайти канал, який відреагував, і привʼязати саме його — нумерація може не збігатися з клемами (чому). Відкритий в атмосферу куб — рівно 0.0.
4. Температура: на кожній шині HT знайдено всі датчики; торкнутись пальцем — упізнати, який де стоїть.
5. Плата розширення: канал ТЕНа на 30% — індикатор твердотілки блимає з періодом 10 с (3 с світиться, 7 с ні). Не блимає, а горить — пристрій привʼязаний не до плати розширення, а до виходу A16.
6. Мережа: контролер у Wi-Fi навіть із кабелем Ethernet — після прошивки по повітрю дріт не встане до зняття живлення (чому).
7. Аварія: зімітувати спрацювання пресостата — сценарій безпеки має розірвати аварійну твердотілку незалежно від стану ТЕНа.
