Контролер Kincony KC868-A16

Шістнадцять виходів, шістнадцять входів, три роз'єми під датчики температури, дріт замість Wi-Fi. KC868-A16 — це плата для щитка, де A6 уже тісно: окремі клапани на голови, тіло, хвости, промивку й воду, кілька парогенераторів, аварійні контакти на кожен вузол.

За цей простір заплачено, і платити доведеться вам: реле на платі немає (виходи — транзисторні ключі на 12/24 В), плавного виходу немає (нагрів вести доведеться через плату розширення), вільних ніжок ESP32 майже не лишилось. Хто цього не знає до покупки, купує A16, а потім докуповує ще половину каталогу. Ця стаття — щоб знати до.

Чому готова плата, а не своя: коли контролерів у системі може бути кілька, немає сенсу гнатися за власним залізом. На ринку є плати за розумні гроші під різні потреби — з великою кількістю інтерфейсів, з кнопками, з дротом замість Wi-Fi. Прошивка підтримує їх як базові: купили, прошили, користуєтесь, і частину периферії навіть не доведеться знімати з колони.

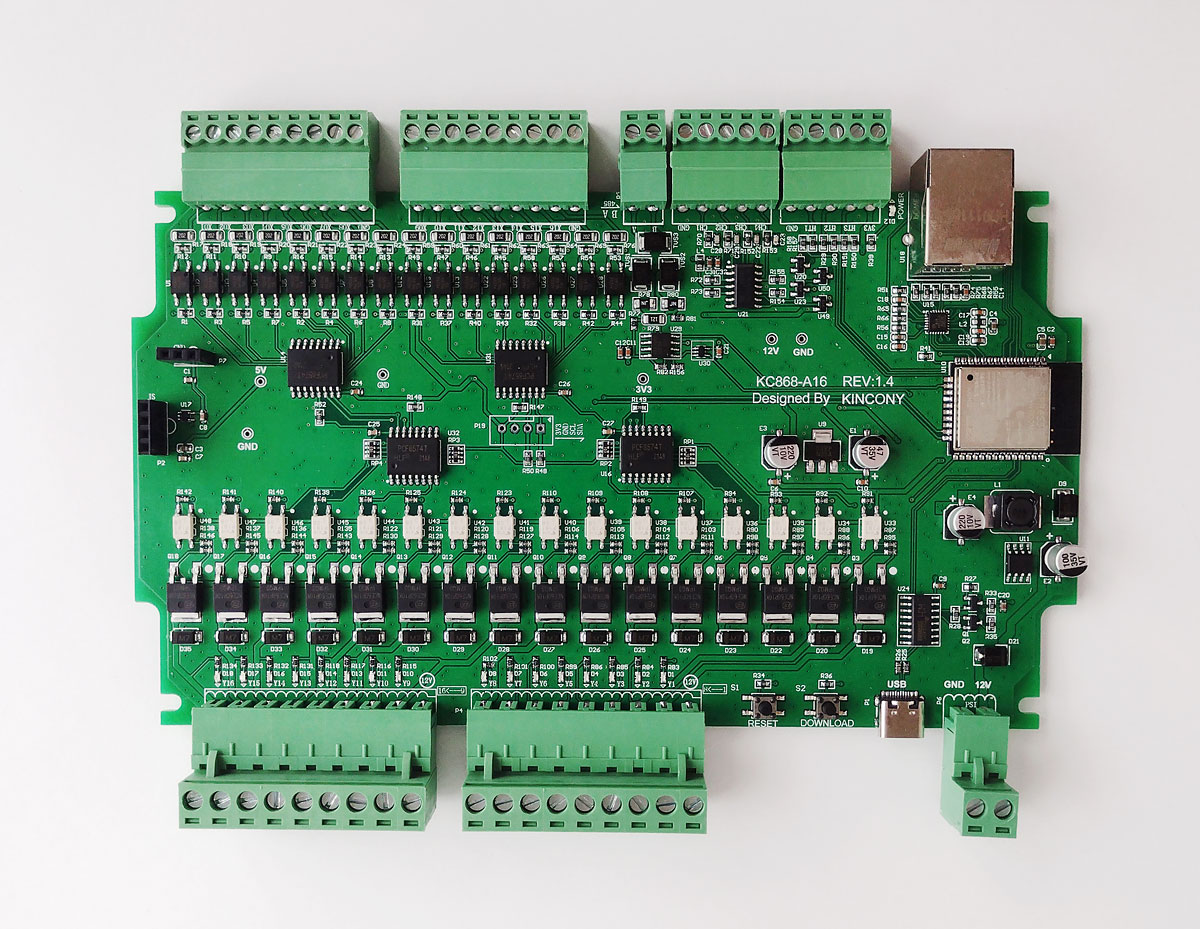

Плата KC868-A16 зверху: колодки входів угорі, колодки виходів унизу, Ethernet і модуль ESP32 праворуч


Кому A16, а кому вистачить A6#

Обидві плати прошивка oCBot підтримує як базові. Числа — з розкладки плат у прошивці (board_peripheral_map.cpp):

KC868-A6 KC868-A16
Виходи 6 реле, 10 А 220 В, сухий перекидний контакт 16 MOSFET-ключів у плюсі, 12/24 В
Дискретні входи 6, сухий контакт 16, сухий контакт
Аналогові входи 4, 0–5 В 4, 0–5 В
Плавні (ШІМ) виходи 2 0
Роз'єми 1-Wire 2 (IO-1, IO-2) 3 (HT1, HT2, HT3)
RS485 (Modbus) так так
Ethernet ні так, LAN8720
Вільні GPIO кілька практично нуль

Читається це так:


Що де на платі#

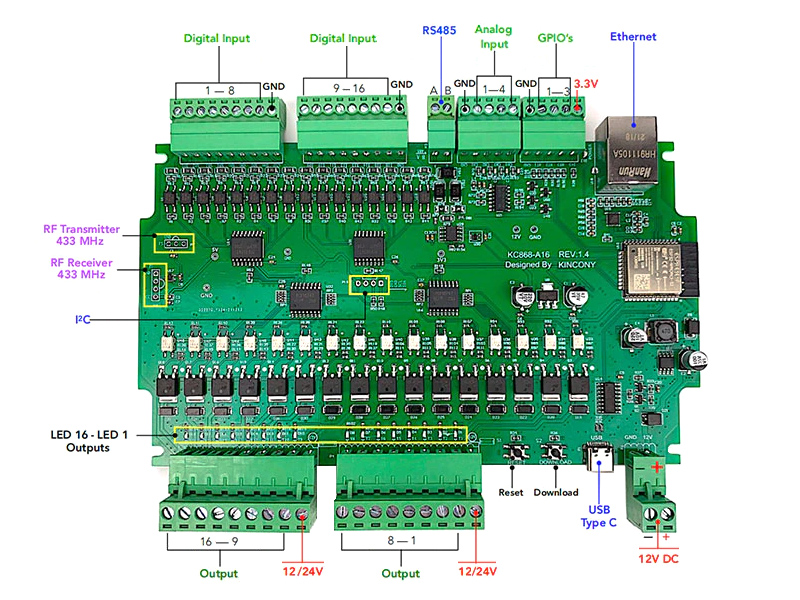

Карта клем KC868-A16: цифрові входи 1–8 і 9–16 угорі, далі RS485 A/B, аналогові 1–4, роз'єм датчиків 1–3 з 3.3V і GND, Ethernet; ліворуч гнізда модулів 433 МГц і майданчики I2C; унизу виходи 16–9 і 8–1, кожна колодка зі своєю клемою 12/24V, кнопки Reset і Download, USB Type-C, клема живлення 12V DC

Колодка Що це Докладно
Digital Input 1–8, 9–16 + GND сухі контакти: поплавки, кнопки, пресостати, аварійні датчики Сухі контакти й аналогові входи
RS485 A, B Modbus: частотник, модуль PT100, зовнішні релейні модулі Шини й мережа
Analog Input 1–4 + GND датчики 0–5 В: тиск, вага, вологість Сухі контакти й аналогові входи
GPIO's 1–3, 3.3V, GND три роз'єми 1-Wire під DS18B20 Шини й мережа
Ethernet дротова мережа, LAN8720 Шини й мережа
Output 1–8, 9–16, кожна зі своєю 12/24V 16 транзисторних ключів: клапани, помпи, вхід твердотілки, блок реле E16 Силові виходи
12V DC живлення плати Підключення живлення й USB
USB Type-C, Reset, Download прошивання з компʼютера Підключення живлення й USB
I²C (4 майданчики) плата розширення PCA9685, дисплей Шини й мережа
RF 433 MHz (два гнізда) прошивка oCBot не використовує Що зайнято на ESP32

Кожен блок розібраний окремою статтею: як він влаштований усередині, що до нього можна підключати, що не можна й чому.


Чого на A16 немає#

Про це чесно й на початку, бо саме тут людина або економить, або переплачує.

Реле. «16-канальна» — не означає «16 реле». Виходи — ключі на польових транзисторах, які подають на клему +12 або +24 В. Мережеві 220 В ними комутувати не можна. Для 220 В потрібна або твердотілка, або блок реле KC868-E16 — обоє вмикаються з цих виходів, схема в статті про виходи.

Плавний вихід. У розкладці плати аналогових виходів нуль (dac = IO_NONE), а ТЕН на власному виході плати прошивка вміє лише вмикати й вимикати — часо-пропорційне керування працює тільки на каналах плати розширення (rb_environment.cpp, IT_RELAY_OUTPUT). Тому для регульованого нагріву A16 бере PCA9685 і буфер ULN2803, а для обертів мішалки — частотник по RS485.

Вільні GPIO. Ethernet забирає дев'ять ніжок ESP32, RS485 — дві, I2C — дві, датчики — три, аналог — чотири. Повний список — у статті Що зайнято на ESP32. Підключити «ще один датчик на вільний пін» на A16 нема куди; усе нове йде через I2C, 1-Wire або RS485.

Радіо 433 МГц. Гнізда є, прошивка oCBot модулів не використовує — у коді під них нічого немає. Купувати модулі не треба.


Увімкнути в oCBot#

  1. Налаштування → Обладнання → Конфігурація контролера.
  2. Тип плати / контролераKincony KC868-A16.
  3. Зберегти й перезавантажити контролер.

Після старту в Периферії з'являються 16 виходів, 16 дискретних входів, 4 аналогові входи і три шини 1-Wire — HT2, HT1, HT3 саме в такому порядку: шина 0 прибита до історичного GPIO 33 (роз'єм HT2), щоб датчики, збережені на старіших прошивках, не переїхали на інший роз'єм.

Важливо

Прошивка описує лише A16 на модулі ESP32-WROOM-32 (ревізії 1.x). Новіша A16v3 зібрана на ESP32-S3 з іншою розкладкою — її в прошивці немає, і на неї oCBot не стане.


Статті про вузли A16#

  1. Підключення живлення й USB — один блок на плату й навантаження, чому USB плату не живить, як користуватись кнопками.
  2. Силові виходи: MOSFET замість реле — що можна вішати на вихід напряму, як підключити твердотілку й блок E16.
  3. Сухі контакти й аналогові входи — поплавки, пресостати, датчики 0–5 В без зовнішнього дільника.
  4. Шини й мережа — Ethernet і його пастка після OTA, RS485 без окремого піна напряму, I2C із зайнятими адресами, три 1-Wire.
  5. Що зайнято на ESP32: карта GPIO — довідкова таблиця всіх ніжок, звірена зі схемою.
  6. Як зібрати щиток на KC868-A16 — типова схема під дистилятор: живлення, клапани, нагрів, датчики, частотник.
  7. Як прогнати сценарії без куба: тестовий стенд — імітатор на кожен із 16 входів, навантаження на кожен ключ, PCA9685 як плавний нагрів, два парогенератори одночасно й методика прогону.

Суміжні статті#

Фото плати й карта клем — з огляду KC868-A16 на habr.com (RUVDS, 2022) і матеріалів Kincony; принципова схема — у каталозі.
