Підключення живлення й USB на KC868-A16

Написано для прошивки 0.2.93 (коміт 9648be9) · порталу 0.0.176Можливо, застаріло: поточна прошивка 0.2.237, поточний портал 0.0.330

Типова перша година з A16 виглядає так: плата підключена до компʼютера по USB, у диспетчері пристроїв є COM-порт, а прошивальник її не бачить. Причина не в драйвері. USB на цій платі не живить її взагалі — без 12 В на клемі живлення нічого не стартує, включно з мікросхемою USB. Ця стаття проходить живлення від клеми до модуля ESP32 і каже, що від цього ланцюга можна вимагати, а чого не варто.


Скільки вольт і на яку клему#

Штатне живлення — 12 В постійного струму на клему 12V DC у правому нижньому куті плати (плюс і мінус підписані на платі). Для дистиляційного щитка це і є правильний вибір: клапани, блок реле E16 і входи твердотілок живляться від тієї самої напруги, тож блок живлення один.

24 В плата теж витримує — Kincony це підтверджує на своєму форумі для нинішніх ревізій плати, і елементи по входу це дозволяють: перетворювач XL1509 приймає до 40 В за даташитом, вхідний електроліт на 35 В. Але тоді всі навантаження на виходах мають бути на 24 В, а сухі контакти входів отримають 24 В замість 12 (струм через контакт — близько 11 мА замість 5). Для типового набору «клапани 12 В + E16 на 12 В» причин переходити на 24 В немає.

Обережно

Змінний струм на клему живлення подавати не можна: на вході стоїть лише DC-DC перетворювач, випрямляча немає. Блок живлення — тільки DC, стабілізований, промислового формату на DIN-рейку або в металевому корпусі.


Що плата робить з цими 12 вольтами#

Ланцюг усередині триступеневий (аркуш Power схеми Kincony):

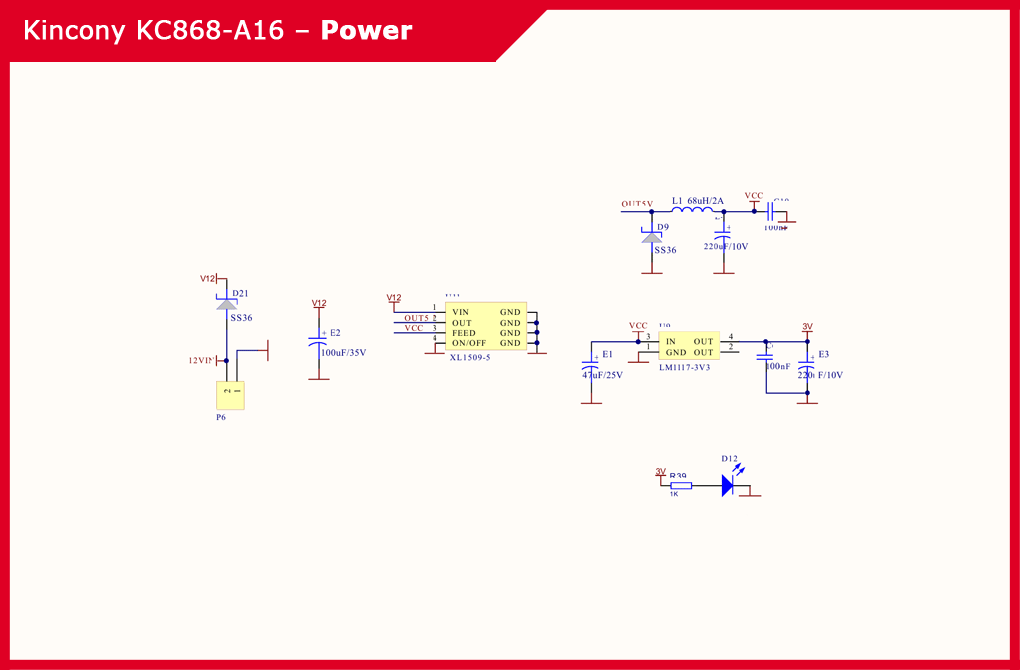

Принципова схема живлення KC868-A16: вхід 12 В, понижувальний перетворювач XL1509-5 на 5 В, лінійний стабілізатор LM1117-3.3

Ступінь Мікросхема Дає Межа за даташитом Хто споживає
1 XL1509-5 5 В 2 А стабілізатор 3.3 В, гнізда модулів 433 МГц
2 LM1117-3.3 3.3 В 0.8 А ESP32, LAN8720, чотири PCF8574, оптопари, роз'єм датчиків, майданчики I2C
— 12 В без перетворення 12 В блок живлення оптопари входів, буфери аналогових входів. Клеми 12/24V колодок виходів сюди не входять — їм окремий дріт від блока

З таблиці випливає головне обмеження: на 3.3 В плати сидить усе логічне залізо, і запас там невеликий. Espressif вимагає від джерела для модуля ESP32 щонайменше 500 мА на піках передачі Wi-Fi; LAN8720 і розширювачі беруть ще кілька десятків міліампер. Із 800 мА стабілізатора на зовнішнє залишається приблизно сто-двісті міліампер, і це на всі роз'єми разом.

Що на 3.3 В плати повісити можна:

Чого не можна:

Важливо

Клема 12/24V на кожній колодці виходів — це вхід, а не вихід плати. Через неї транзисторні ключі отримують напругу, яку далі подають на навантаження. Її треба з'єднати з плюсом блока живлення окремим дротом; від клеми 12V DC вона всередині плати не запитана. Докладно — у статті про виходи.


Один блок живлення на все#

Сама плата споживає мало — з ESP32 на Wi-Fi і Ethernet це помітно менше ампера по 12 В. Розмір блока задають навантаження на виходах, і рахувати його треба з них:

Навантаження Скільки бере Джерело
соленоїдний клапан 12 В 0.3 А (типовий у прикладі Kincony) схема типового проєкту A16
одне реле блока E16 десятки міліампер на котушку; Kincony ставить у парі з A16 блок 12 В 4.5 А схема підключення E16
вхід твердотілки 10–15 мА стаття про SSR
плата PCA9685 (логіка) одиниці міліампер розбір плати

Сума максимально одночасно увімкнених навантажень плюс ампер запасу — це і є номінал. Для щитка з шістьма клапанами й твердотілками блока на 12 В 5 А вистачає з великим запасом; імпульсний блок на DIN-рейку такого номіналу — типова позиція каталогу.

Мінус блока живлення — спільна земля всього щитка: клема GND плати, мінуси клапанів, мінус входу твердотілки, GND частотника по RS485. Два блоки живлення без з'єднаних мінусів — це «плаваюча» логіка й ключі, що вмикаються самі; чому так — у статті про клапани.


USB Type-C: лише для прошивання#

Роз'єм USB на платі йде на мікросхему CH340C — міст USB↔UART. З'єднано в ньому лише лінії даних: контакт VBUS роз'єму на схемі не підключений, а сама CH340C живиться від 3.3 В плати. Звідси два наслідки:

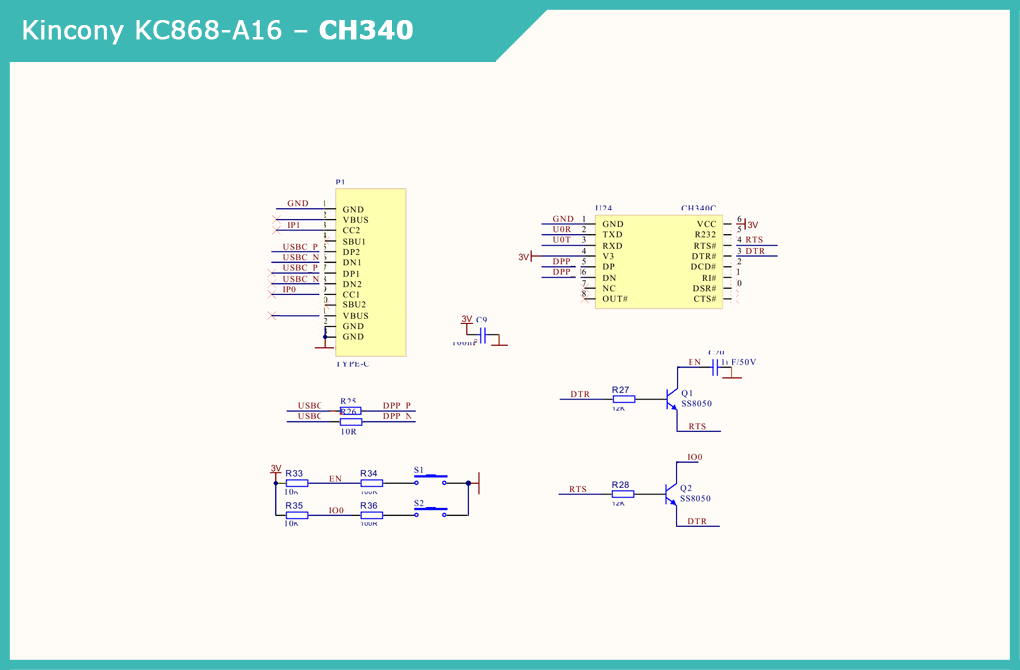

Принципова схема USB KC868-A16: роз'єм Type-C з непідключеним VBUS, міст CH340C на 3.3 В, транзистори авто-скидання DTR/RTS і кнопки Reset та Download

  1. Прошивання — тільки при поданих 12 В. Підключити плату до ноутбука на столі й прошити «від USB» не вийде: контролер не стартує.
  2. USB не заряджає, не живить і не заважає: кабель можна лишати ввімкненим, плата від цього не залежить.

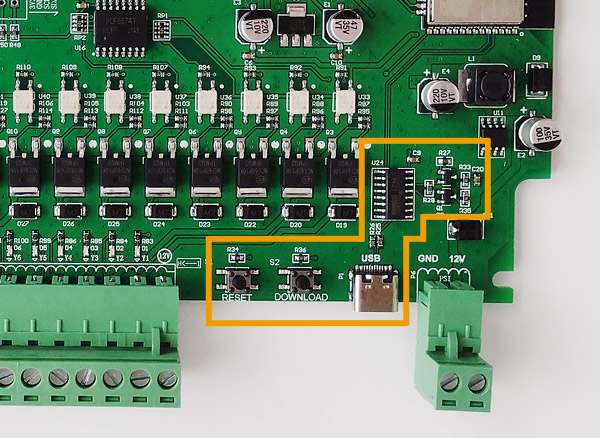

Роз'єм USB Type-C, кнопки Reset і Download на нижньому краї плати KC868-A16

На Windows для CH340 потрібен драйвер — після встановлення плата видна як USB-SERIAL CH340 (COMx). Далі — прошивання через браузер або esptool.

Кнопки. Обидві виведені на край плати й доступні через отвори корпусу, кришку знімати не треба:
