Підключення живлення й USB на KC868-A6

Клема живлення на A6 — дві позиції +12V у правому нижньому куті, поруч із USB. Це єдине, що потрібно платі, щоб стартувати, і єдине, без чого не стартує нічого — навіть USB-міст для прошивання. Далі — що плата робить із цими 12 В, кому з них дістається і скільки.

12 В, стабілізовані, з одного блока#

Штатне живлення — 12 В постійного струму. У дистиляційному щитку той самий блок живить клапани й твердотілки через контакти реле, тож блок один, а його мінус — спільна земля всього щитка.

Вхід розрахований на 12 В; електроліт по входу на 35 В, перетворювач XL1509 приймає до 40 В за даташитом, і Kincony для сусідньої A16 підтверджує живлення 24 В. Але на A6 у 24 В сенсу ще менше, ніж на A16: реле — сухі контакти, і напруга навантажень від живлення плати не залежить. Лишайте 12.

Обережно

Змінний струм на клему не подавати: випрямляча на вході немає. Полярність позначена на платі — звірити до ввімкнення.

Ланцюг усередині#

Той самий, що на всій серії KC868 (аркуш Power схеми):

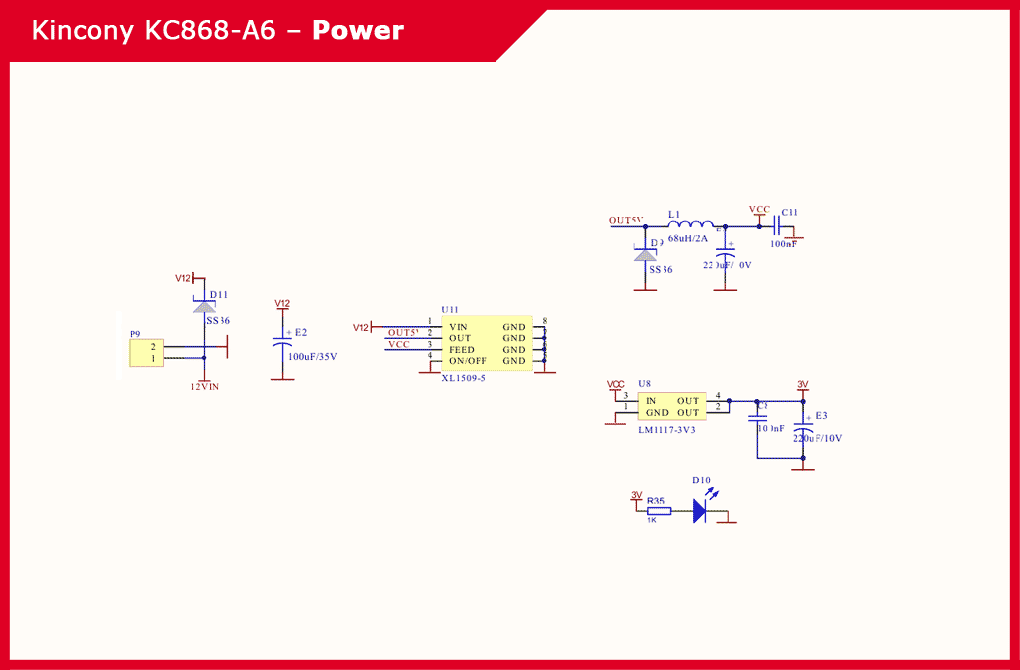

Принципова схема живлення KC868-A6: 12 В на вході, понижувальний перетворювач XL1509-5 на 5 В, лінійний стабілізатор LM1117-3.3

Ступінь	Мікросхема	Дає	Межа за даташитом	Хто споживає
1	XL1509-5	5 В	2 А	стабілізатор 3.3 В, інвертор 74HCT14 перед драйвером реле
2	LM1117-3.3	3.3 В	0.8 А	ESP32, два PCF8574, оптопари, роз'єми датчиків, I2C, OLED, SPI
—	12 В без перетворення	12 В	блок живлення	котушки шести реле через ULN2003, оптопари входів, буфери аналогових входів, підсилювачі виходів DA

Що з цього важливо на практиці:

Котушки реле сидять на 12 В плати через драйвер ULN2003 — на шість реле разом це кілька сотень міліампер від блока живлення. Реле клацають від живлення плати, а не від навантаження: контакт сухий.
На 3.3 В — увесь логічний бік. Espressif вимагає від джерела для модуля ESP32 щонайменше 500 мА на піках Wi-Fi; PCF8574 і оптопари беруть дрібниці. На зовнішнє з 800 мА стабілізатора лишається приблизно двісті міліампер на всі роз'єми разом: 3V біля датчиків, 3V3 на роз'ємах IIC та OLED.

Можна: DS18B20 (по 1.5 мА), логіку плати PCA9685, OLED 0.96". Не можна: LCD2004 із підсвіткою на 5 В (окреме джерело й перетворювач рівнів — стаття про дисплеї), датчики з живленням 5 В (їх живлять від 12 В блока), будь-що з мотором.

Скільки ампер брати#

Сама плата з ESP32 і шістьма ввімкненими реле споживає помітно менше ампера по 12 В. Розмір блока задає те, що висить на контактах реле від того ж блока — клапани 12 В по 0.3 А, входи твердотілок по 10–15 мА, котушки контакторів. Для типового щитка 12 В 3–5 А — з великим запасом; імпульсний блок на DIN-рейку такого номіналу є в каталозі.

Навантаження на 220 В через реле до бюджету блока не входять взагалі — це окрема лінія від автомата (стаття про реле).

USB Type-C: лише для прошивання#

Роз'єм USB веде на міст CH340C. Контакт VBUS роз'єму на схемі не підключений, а сама CH340C живиться від 3.3 В плати:

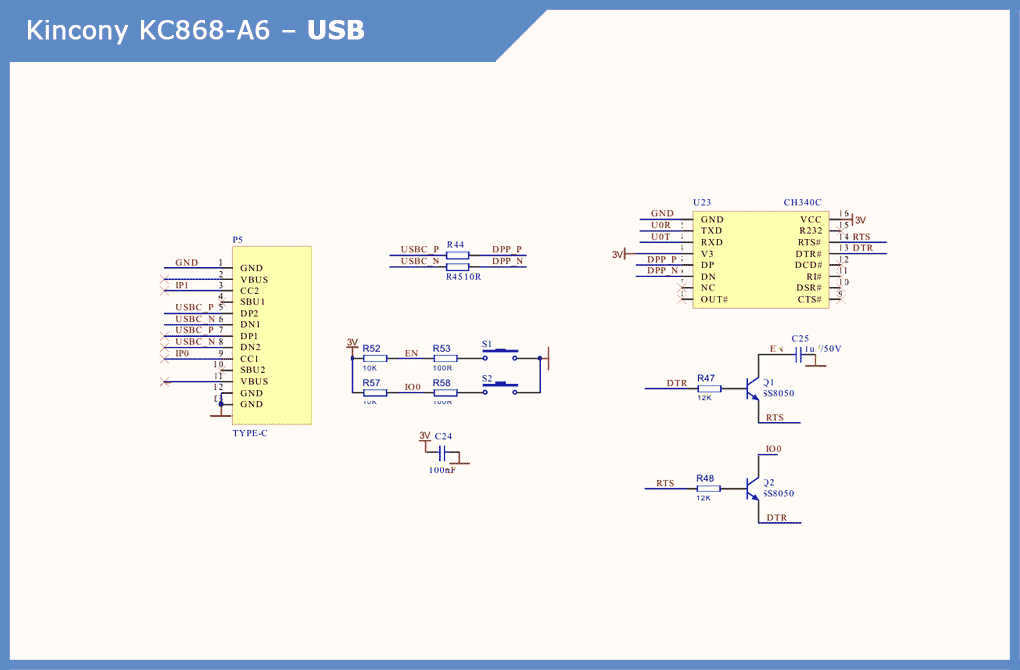

Принципова схема USB KC868-A6: роз'єм Type-C з непідключеним VBUS, міст CH340C на 3.3 В, транзистори авто-скидання DTR/RTS, кнопки S1 і S2

Наслідок один, але важливий: прошивати можна лише при поданих 12 В. Плата на столі з одним USB-кабелем — мертва, COM-порт у системі не з'явиться. Це не поломка.

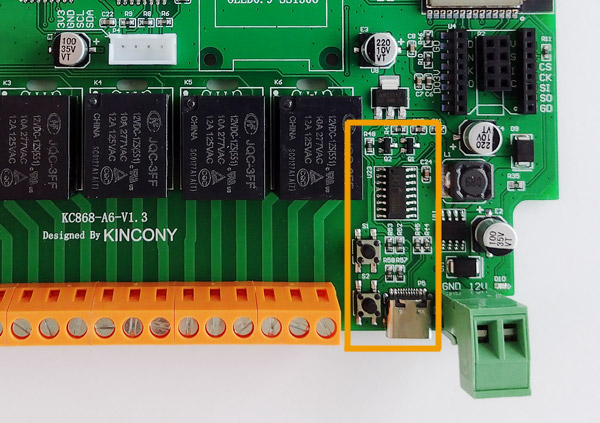

Роз'єм USB Type-C і кнопки S1, S2 на краю плати KC868-A6

Кнопки біля роз'єму: S1 — скид (EN), S2 — режим завантаження (IO0). Прошивальник вводить плату в режим завантаження сам через DTR/RTS мосту; якщо esptool пише Failed to connect — затиснути S2, коротко натиснути S1, відпустити S2 й запустити прошивання знову. Далі — прошивання через браузер або esptool.
